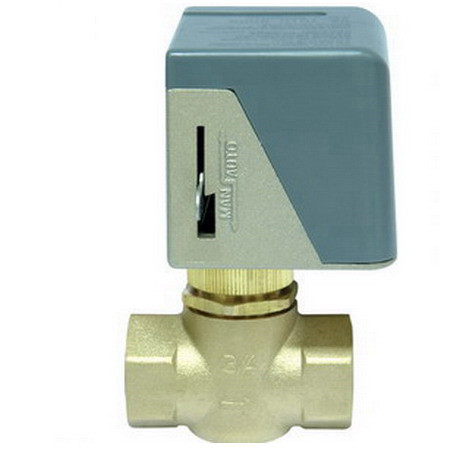

一、VA7010系列風機盤管電動閥產品概述：
1、驅動電機：磁滯同步電機
2、驅動器工作電壓：200VAC、50Hz/60Hz（有AC24V、110V可供選擇）
3、功率消耗：≤5.7VA
4、閥體承壓：1.6MPa
5、允許壓差：≤0.12MPa
6、適用介質：冷水、熱水
7、適用介質溫度：2℃-95℃
8、適用環境溫度：0℃-60℃
9、啟閉時間：開約10秒，關約5秒
二、VA7010系列風機盤管電動閥結構特點：
1、閥體黃銅鍛造,不銹鋼桿及彈簧,體積小,耐腐蝕.
2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。
3、驅動器與閥體分離，可快速拆裝。
4、驅動器有可供系統調試和維修使作用的手動操作桿。

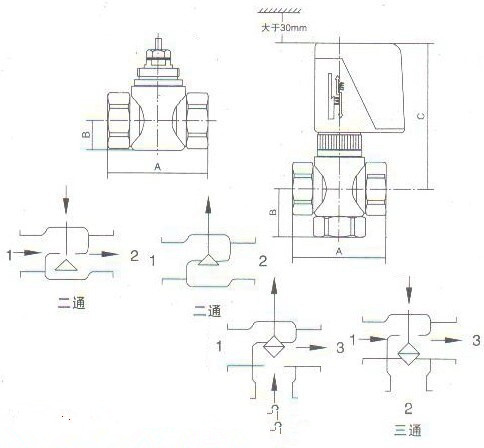

三、VA7010系列風機盤管電動閥結構、尺寸及安裝示意圖：
|
尺寸
|
三通
|
三通
|
|
15
|
20
|
25
|
15
|
20
|
25
|
|
A
|
58
|
67
|
90
|
58
|
67
|
90
|
|
B
|
14.5
|
19
|
24
|
29
|
34
|
38
|
|
C
|
100
|
104.5
|
109.5
|
101
|
106
|
110
|
|
Kv值
|
2.8
|
4.0
|
5.5
|
2.8
|
4.0
|
5.5
|
|
最大允許壓差
|
0.15
|
0.15
|
0.08
|
0.15
|
0.15
|
0.08
|
注：以上K值為最大壓差時的數據。
四、 VA7010系列風機盤管電動閥安裝調試：
1、安裝前必須仔細閱讀本說明書，切斷有關電源并必須由專業技術人員進行安裝。
2、水流方向必須同閥體上的箭頭方向相同。
3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。

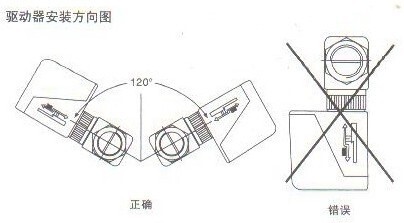

4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。 與周圍管道、設備 、建筑物必須保持足夠的維修操作空間，同時必須安裝在維修人員通過檢修孔能觸及到的地方。
5、兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離
6、閥體安裝完畢并與管路通過試壓后才安裝驅動器。
7、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
8、驅動器不能用保溫材料包裹，否則影響其散熱。
9、驅動器必須通過不小于1.5mm2的導線進行可靠接地，其它線路應符合電工有關標準。
10、安裝完畢并檢查正確無誤后，通電調試，至少應觀察驅動動器的三個完整運行周期，確定所有部件正確為止。
11、經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證電動閥對水流開關的有效性
五、VA7010系列風機盤管電動閥維修和保養：
1、重要警告：安裝、維修和保養之前必須先將電源切斷，以避免造成設備、人身傷害。
2、若閥門在泄漏應立即將其從系統中隔離，并更換整個閥體總成。
3、若驅動器不工作，應更換驅動器總成，若驅動器在工作但走不到位，應清潔驅動器內扇型齒輪齒面，然后上潤滑油。
六、VA7010系列風機盤管電動閥注意事項：
驅動器內減速機為大速比精密小模數齒輪結構，用手動操作桿打開閥門時，用力要輕柔，讓閥桿慢慢下去，用力過猛會損壞減速機。
七、VA7010系列風機盤管電動閥訂貨說明：
訂貨時請注明以下內容：
1、①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨操作方式（常開、常閉）⑩是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
